Suporturi de montaj ArcBox pentru sisteme fotovoltaice
Compatibilitate universală pentru sisteme fotovoltaice.
Gama de suporturi ArcBox Mounting Brackets permite instalarea rapidă și sigură a carcaselor ArcBox în orice tip de sistem fotovoltaic – pe acoperișuri plane, înclinate sau integrate în acoperiș (BIPV). Fabricate de Viridian Solar (Marea Britanie), suporturile oferă soluții de prindere dedicate pentru șine de aluminiu, bârne de lemn sau profile speciale de montaj solar.
✔ Avantaje principale
- Montaj sigur și rapid – fiecare suport este proiectat pentru instalare simplă, cu fixare T-Bolt de 8-10 mm sau prindere directă pe bârne de lemn.
- Compatibilitate extinsă – potrivit pentru cele mai utilizate sisteme de montaj fotovoltaic (K2 Systems, Schletter, Sunfixings, Van der Valk, Esdec, Renusol FS Pro / FS10 etc.).
- Design optimizat – oferă 2-3 poziții posibile pentru orientarea ArcBox, pentru adaptare perfectă la traseul cablurilor DC.
- Material durabil – aluminiu anodizat de înaltă rezistență, pentru o durată lungă de viață în medii exterioare.
- Compatibil cu ArcBox V1.4 – versiunea certificată de KIWA, ZAG și Loughborough University pentru protecție la arc electric peste 5 minute fără propagarea focului.
✔ Modele disponibile

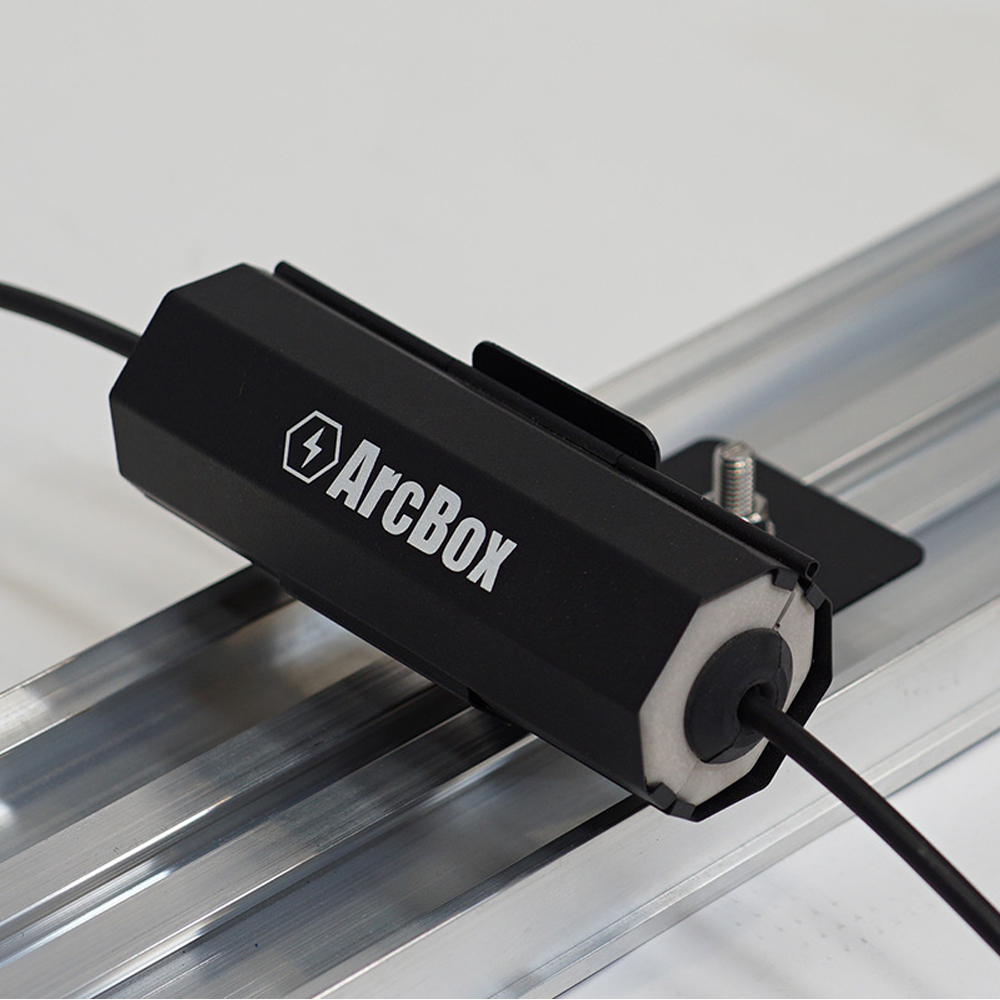

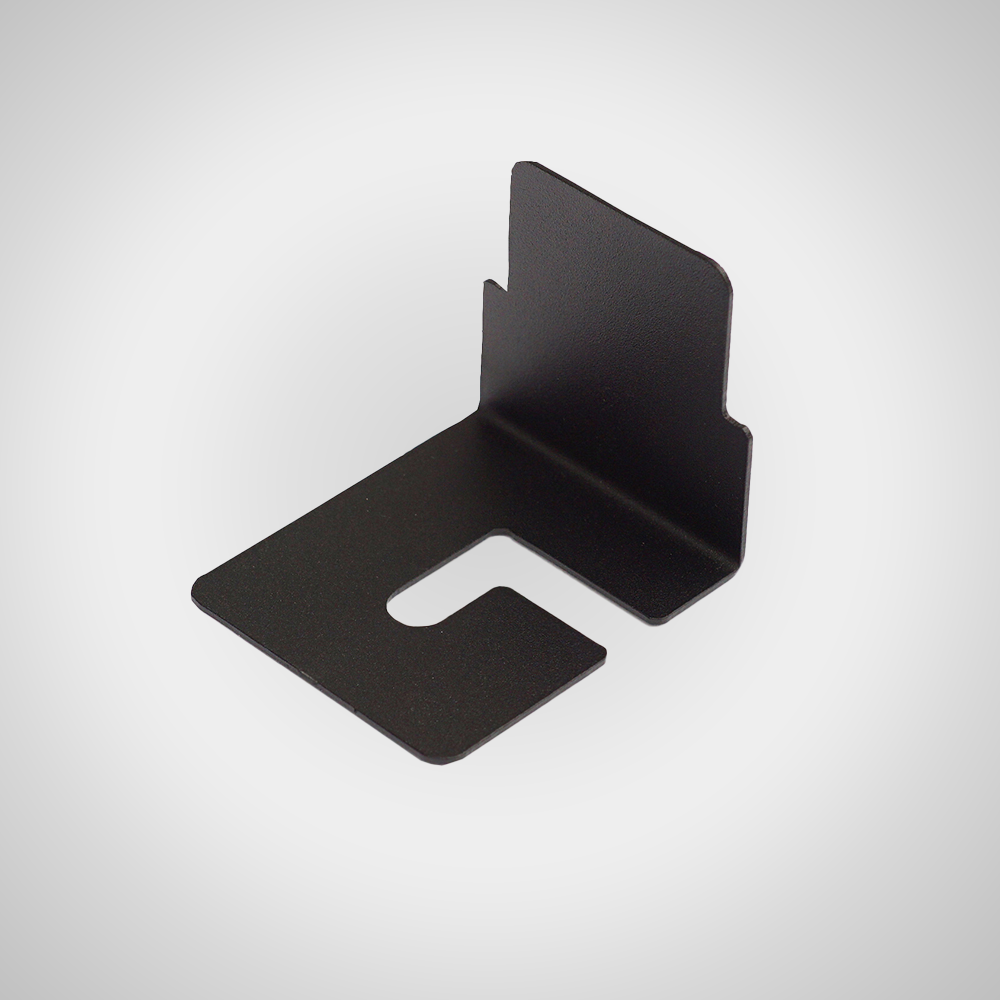

🔹 ARC_M01 – Suport pentru șine universale
Suportul ARC_M01 se fixează pe șinele fotovoltaice standard folosind un șurub T-Bolt 8 mm sau 10 mm. Bracketul poate fi rotit înainte de strângere, pentru a alinia perfect ArcBox cu traseul cablurilor. Compatibil cu sisteme precum Schletter FixGrid, K2 Dome Fix, Van der Valk ValkPro, Sunfixings și altele.

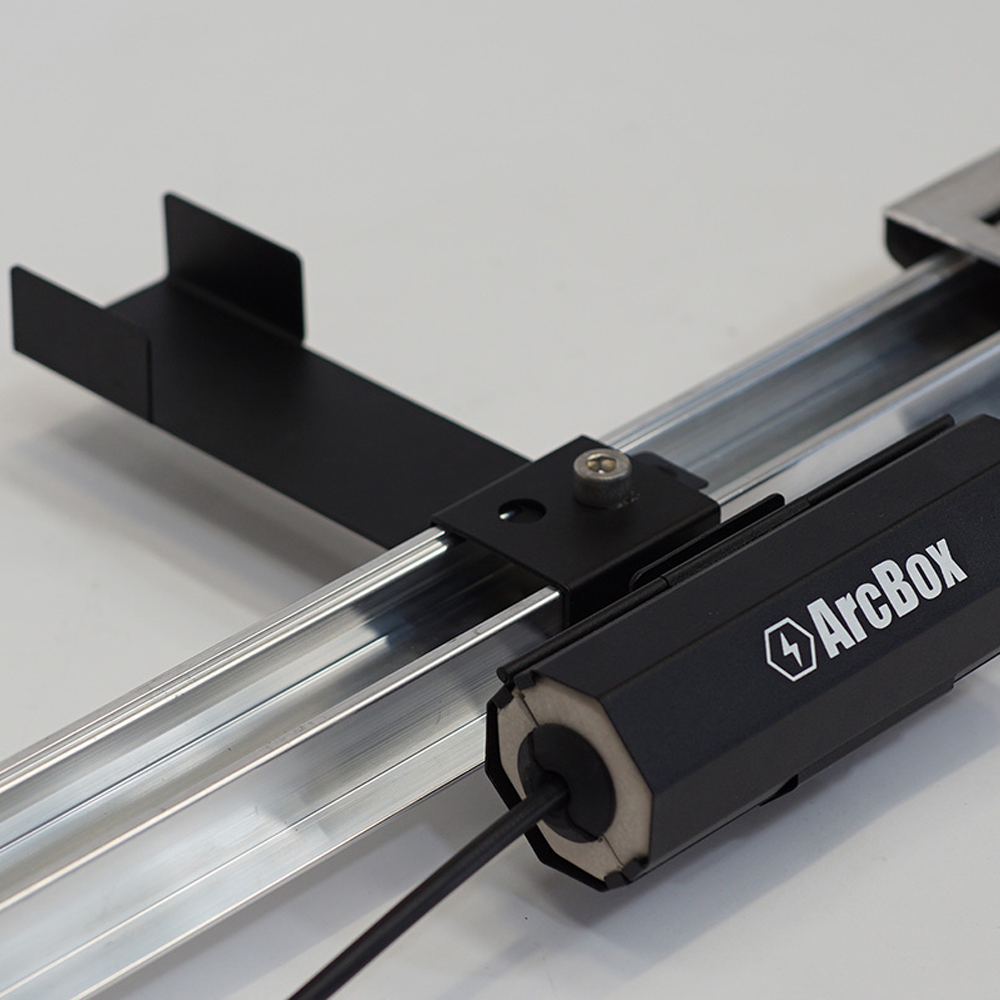

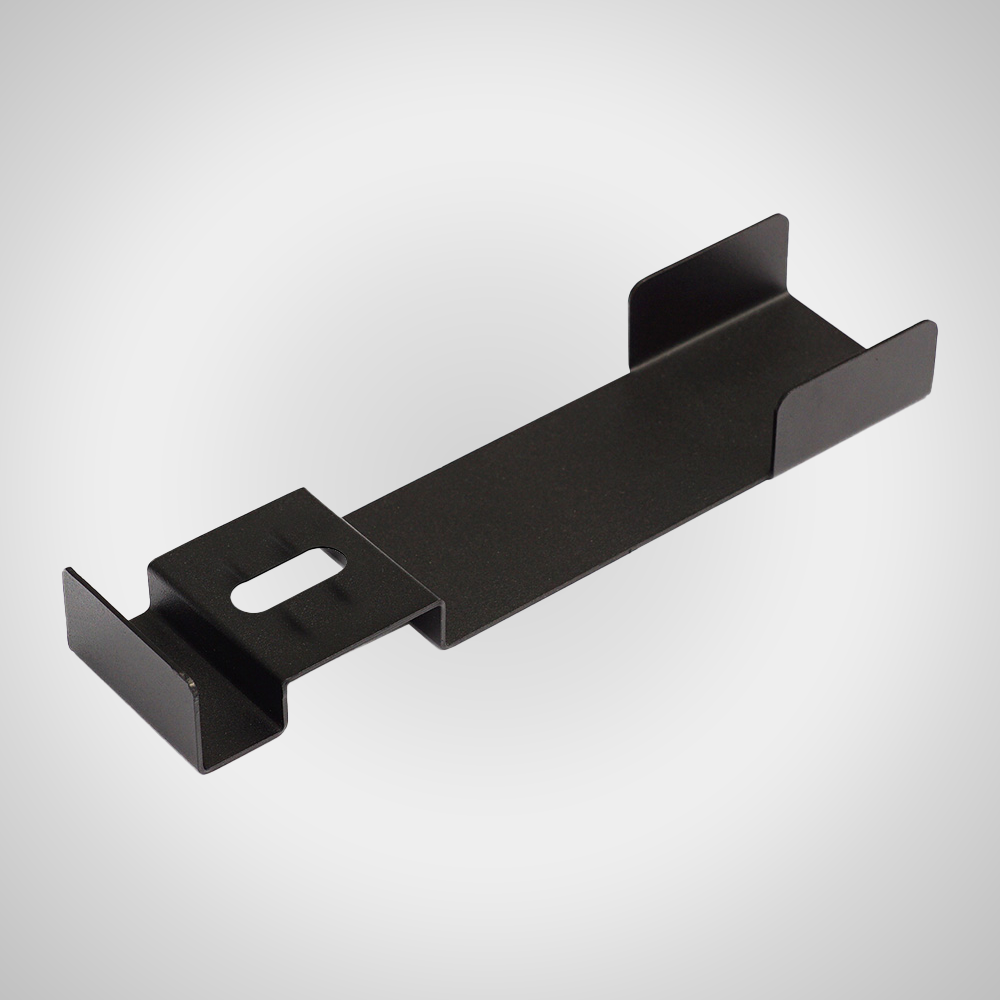

🔹 ARC_M02 – Suport pentru șine late (până la 40 mm)
Modelul ARC_M02 este ideal pentru profile cu lățime de până la 40 mm, oferind trei puncte de prindere pentru diferite orientări ale ArcBox. Recomandat pentru module montate paralel cu acoperișul, la K2 Dome Fix, ValkPro, Sunfixings etc.

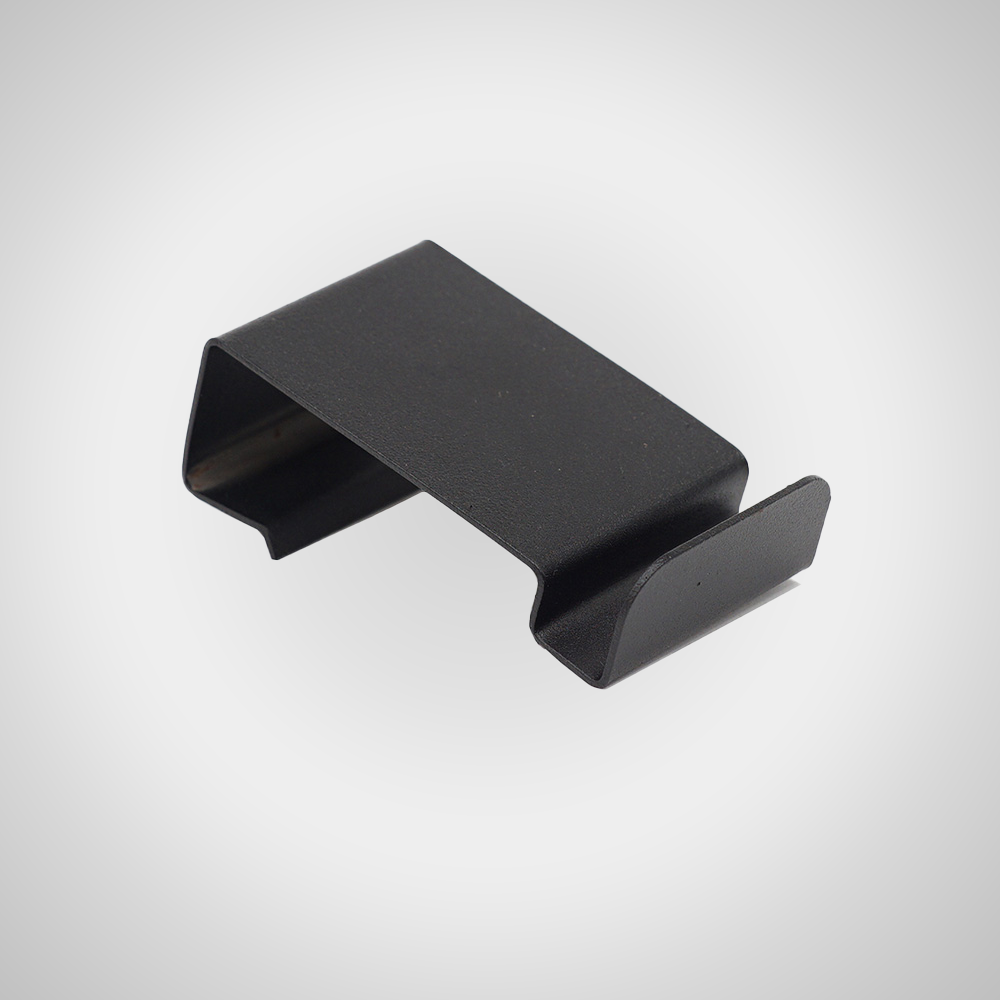

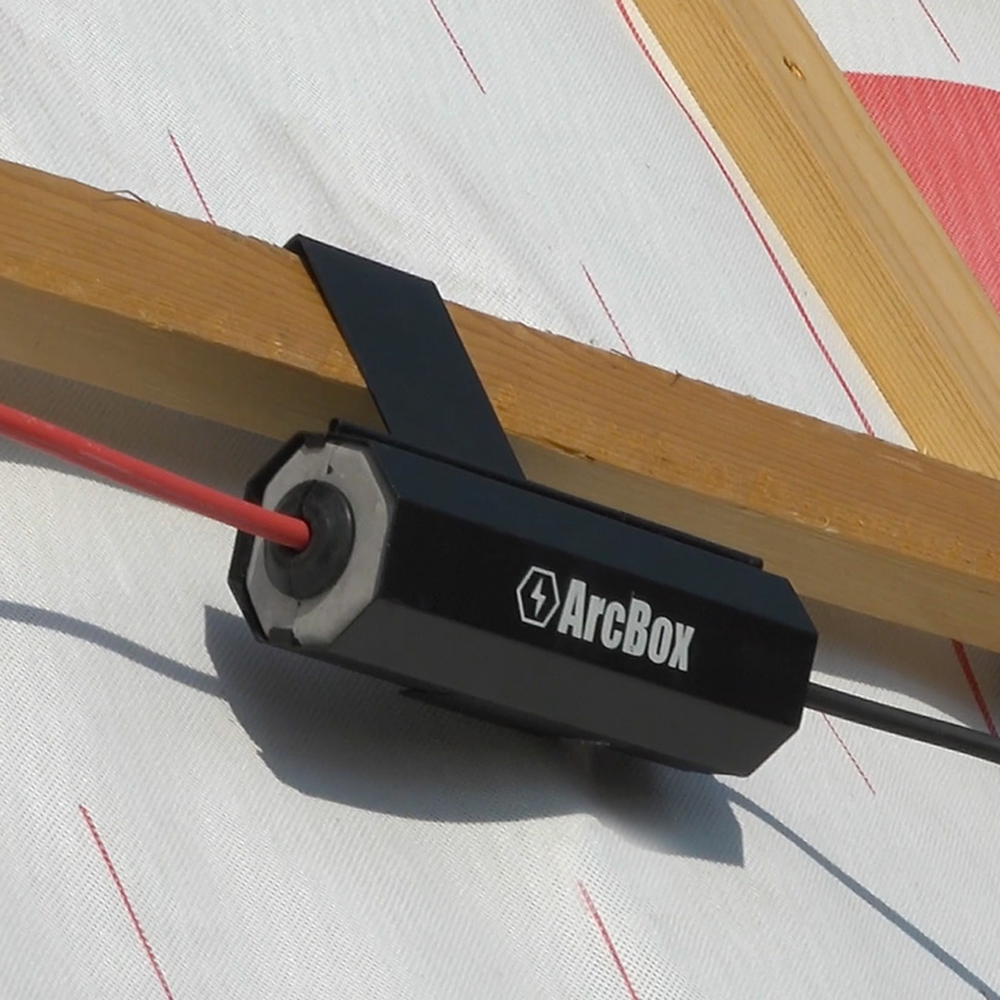

🔹 ARC_BM25 și ARC_BM30 – Suporturi pentru acoperișuri cu bârne (batten mounts)
Modelele ARC_BM25 și ARC_BM30 sunt destinate sistemelor fotovoltaice integrate în acoperiș (roof-integrated PV), fixându-se direct pe bârnele de lemn. Bracketul se agață peste bârna de 22–25 mm (BM25) sau 30 mm (BM30) și poziționează ArcBox în spatele panourilor solare, în spațiul de montaj dedicat.
✔ Tabel comparativ
| Model | Tip montaj | Compatibilitate | Fixare | Aplicații |
|---|---|---|---|---|
| ARC_M01 | Șină standard | Schletter, K2, ValkPro, Sunfixings | T-Bolt 8/10 mm | Acoperiș plat sau înclinat |
| ARC_M02 | Șină lată (până la 40 mm) | K2 Dome, ValkPro, Sunfixings | T-Bolt 8/10 mm | Montaj paralel cu acoperișul |
| ARC_BM25 | Bârnă 22–25 mm | BIPV / Roof-integrated PV | Fixare prin agățare | Montaj în spatele panourilor |
| ARC_BM30 | Bârnă 30 mm | BIPV / Roof-integrated PV | Fixare prin agățare | Montaj în spatele panourilor |
✔ Aplicații tipice
- Acoperișuri plate, înclinate sau integrate (BIPV)
- Instalații fotovoltaice comerciale, industriale și rezidențiale
- Trasee de cabluri DC expuse materialelor combustibile
- Sisteme K2, Schletter, ValkPro+, Renusol FS Pro / FS10, Esdec FlatFix
✔ Date generale
| Material: | Aluminiu anodizat, rezistent la coroziune |
| Temperatură de lucru: | –40 °C … +85 °C |
| Greutate: | ≈ 410 g (ArcBox + suport) |
| Certificări: | Testat KIWA / ZAG / Loughborough University |
| Compatibilitate: | ArcBox V1.4 și ulterior |
✔ Alte informații
- Livrare din stoc România – Distreo S.R.L.
- Documentație tehnică și fișe PDF disponibile la cerere
- Garanție: 24 luni pentru persoane juridice
ArcBox Mounting Brackets – soluția profesională Viridian Solar pentru montaj sigur, rapid și compatibil în orice sistem fotovoltaic.
